Климатическое исполнение У1, У2, У3 по ГОСТ 15150-69: температуры и подбор

Исполнение У — обозначение для умеренного климата, одно из самых частых в маркировке российского оборудования. Но запись У1 или У3 в паспорте без протокола испытаний при сертификации и приёмке не принимают. «Сертификат РБ» подтверждает исполнение У климатическими испытаниями в собственной аккредитованной лаборатории и оформляет протокол или климатический сертификат по ГОСТ 15150-69 — без посредников, по всей России.

Заодно поможем не ошибиться с выбором: для средней полосы достаточно У, но если оборудование уходит в регионы с морозами ниже −45 °C, нужно исполнение УХЛ. Разберём условия эксплуатации и подберём обозначение, которое пройдёт проверку и не заставит переплачивать за лишний запас по холоду.

Ниже — что означает У, рабочие температуры по категориям, расшифровка У1, У2, У3 и У5, подкатегории с точкой, отличие от УХЛ и тропических исполнений, а также почему У4 и У6 в маркировке не бывает.

Когда исполнение У нужно подтверждать срочно

Пока продукция лежит на складе, обозначение в паспорте никто не проверяет. Вопрос возникает в конкретных ситуациях, и почти всегда — вчера:

• заявка на тендер: заказчик требует протокол на заявленное исполнение, а в комплекте только маркировка;
• приёмка на объекте: комиссия сверяет паспорт с условиями эксплуатации и просит подтверждение;
• орган по сертификации вернул комплект: исполнение указано, испытаний нет;
• заказчик из северного региона запросил УХЛ вместо вашего У — надо решать, менять исполнение или обосновывать текущее;
• рекламация: партия отказала зимой, нужно понять, исполнение подобрано неверно или дело в материалах.

В каждом из этих случаев решает не переписка, а протокол испытаний. Мы проводим их в собственной аккредитованной лаборатории, поэтому не зависим от очереди в чужой ИЛ и беремся за срочные задачи.

Что означает климатическое исполнение У

У расшифровывается как «умеренный климат». Это макроклиматический район, где средняя из ежегодных абсолютных максимумов температура не выше +40 °C, а средняя из минимумов не ниже −45 °C. Для открытого воздуха (категория 1) рабочий диапазон У составляет от −45 до +40 °C, предельный — от −50 до +45 °C. Исполнение подходит для средней полосы России, но не рассчитано на суровые зимы — там применяют УХЛ или ХЛ.

Полное обозначение — буква У плюс цифра категории размещения: У1, У2, У3, У5. Как устроено обозначение в целом, разобрано на странице расшифровки климатического исполнения, а разбор категорий — на странице категорий размещения.

Категории размещения исполнения У и их температуры

Рабочие температуры зависят от категории размещения. По ГОСТ 15150-69 (таблица 3) для исполнения У:

У категорий 1, 2 и 3 рабочий диапазон одинаков (−45…+40 °C) — они различаются не температурой, а защитой от осадков, солнца и пыли. Предельные (кратковременные) значения для открытого воздуха шире: до −50…+45 °C. Категории 4 в исполнении У нет — об этом ниже. Полные температурные таблицы по всем исполнениям — в разделе температуры климатического исполнения.

Расшифровка У1, У2, У3

• У1 — открытый воздух. Уличное оборудование, опоры, наружные установки. Самый ходовой вид исполнения У.
• У2 — под навесом, в кузовах, контейнерах, неотапливаемых металлических помещениях со свободным доступом наружного воздуха.
• У3 — закрытые неотапливаемые помещения без искусственного климата (склады, ангары). Подвид У3.1 — нерегулярно отапливаемые помещения с поднятым до −10 °C нижним пределом.
• У5 — помещения с повышенной влажностью и риском конденсата: подвалы, влажные цеха.

Подкатегории: что означает точка в обозначении

Цифра после точки уточняет условия внутри категории. В исполнении У встречаются У1.1, У2.1, У3.1 и У5.1: например, У1.1 — изделия для открытого воздуха, которые допускается хранить и в помещении, У2.1 — размещение в оболочке другого изделия под навесом, У3.1 — нерегулярно отапливаемое помещение с нижним пределом −10 °C вместо −45 °C. Подкатегория не меняет климатический район, она уточняет только размещение и, как следствие, рабочий диапазон.

Отдельно про запись вида У2.5 или «У2–У5»: в технических условиях так обозначают не подкатегорию, а сразу диапазон категорий — изделие пригодно для размещения со второй по пятую. Формально это сокращение, и при сертификации его просят расшифровать: испытания проводят по самой жёсткой категории из диапазона, обычно по У5 с её влажностью и конденсатом.

У3 и У3.1: неотапливаемые и нерегулярно отапливаемые помещения

У3 — закрытое помещение без искусственного климата: склад, ангар, неотапливаемый цех. Осадков и прямого солнца нет, но температура повторяет наружную, поэтому рабочий диапазон остаётся −45…+40 °C, как на улице. Экономии на материалах по сравнению с У1 почти нет; выигрыш в другом — меньше нагрузка от ультрафиолета, влаги и пыли, а значит мягче требования к покрытиям и оболочке.

У3.1 — помещения, которые отапливают нерегулярно: сезонные объекты, подсобные и вспомогательные здания. Нижний предел поднимается до −10 °C, и это уже заметно расширяет выбор материалов и комплектующих. Если ваше оборудование зимует в таком помещении, указывать У3 «на всякий случай» невыгодно: изделие получится дороже без причины.

У5: влажные помещения и конденсат

У5 — категория для помещений с повышенной влажностью, где возможно длительное присутствие воды и образование конденсата: подвалы, приямки, насосные, влажные и моечные цеха, шахты. Рабочий диапазон узкий, −5…+35 °C, но определяющей нагрузкой здесь становится не температура, а влага.

Разница между У3 и У5 принципиальна для конструкции. В У3 изделие мёрзнет, в У5 — мокнет: конденсат оседает на холодных поверхностях, забирается под уплотнения, вызывает коррозию контактов и пробои изоляции. Поэтому для У5 проверяют не только температурный режим, но и работу под воздействием влажности, а к покрытиям и степени защиты оболочки предъявляют более жёсткие требования. Оборудование категории 4, поставленное в сырой подвал, — типовая причина отказов в первый же сезон.

У1 — самый частый вид исполнения У

У1 указывают для оборудования, которое работает на открытом воздухе в умеренном климате: наружные электроустановки, опоры и мачты, насосные станции, вентиляторы и краны открытого монтажа. Рабочий диапазон −45…+40 °C закрывает большую часть европейской России и юга страны. Если же техника поставляется в северные регионы, У1 заменяют на УХЛ1 с нижним пределом −60 °C — это частая причина пересмотра исполнения уже после проектирования.

Чем отличаются У1, У2 и У3

Рабочая температура у У1, У2 и У3 одинаковая (−45…+40 °C), а разница в условиях размещения и нагрузке от внешних факторов:

• У1 ↔ У2: У1 — открытый воздух с прямым солнцем и осадками, У2 — под навесом или в помещениях с доступом наружного воздуха, без прямого солнца и осадков.
• У2 ↔ У3: У2 близко к наружным условиям, У3 — закрытое помещение, где колебания температуры, влажности и воздействие пыли заметно меньше.
• У1 ↔ У3: крайние случаи — улица против закрытого неотапливаемого помещения; температура та же, но защищённость и требования к корпусу разные.

Чем У отличается от УХЛ

У и УХЛ различаются нижней границей температуры. У — только умеренный климат, до −45 °C. УХЛ — умеренный и холодный сразу, до −60 °C. Поэтому У1 подходит для средней полосы, а для регионов с морозами выбирают УХЛ1. На верхней границе и по категориям размещения исполнения совпадают; разница — в холодостойкости. Если оборудование эксплуатируется и в умеренной зоне, и на севере, экономичнее сразу заложить УХЛ — оно покрывает оба района.

Исполнение У и другие климатические районы: Т, ХЛ, М, О

У — только один из макроклиматических районов ГОСТ 15150-69. Когда оборудование идёт на экспорт или в нетипичные условия, выбирают другое обозначение:

Практическая разница между У и Т не только в температуре. Для тропиков решающими становятся влажность и грибостойкость: изделие проверяют на плесневые грибы и длительное воздействие влажного тепла, чего для У не требуют вовсе. Обратно тоже верно — тропическое исполнение не гарантирует работу на морозе, его нижняя граница всего −10 °C. Если продукция поставляется и в Россию, и в тропики, вместо двух исполнений заявляют общеклиматическое О или всеклиматическое В, но тогда испытывают по полной программе обоих районов. Полный разбор обозначений — в хабе климатического исполнения.

Почему не бывает исполнения У4

В отапливаемом помещении с регулируемым климатом (категория 4) условия не зависят от того, какой климат снаружи. Поэтому по ГОСТ 15150-69 исполнения У4, У4.1 и У4.2 отдельно не изготавливают — их заменяет УХЛ4 (а также УХЛ4.1 и УХЛ4.2). Если в документации встречается «У4», корректное обозначение для отапливаемого помещения — УХЛ4.

Бывает ли исполнение У6

Нет. В ГОСТ 15150-69 категорий размещения ровно пять: от открытого воздуха до помещений с повышенной влажностью. Шестой категории стандарт не предусматривает, поэтому запись «У6» в маркировке или технических условиях некорректна и при проверке к ней возникнут вопросы. Если такое обозначение попало в документацию, условия эксплуатации нужно пересмотреть и выбрать категорию из пяти существующих — чаще всего под «У6» подразумевают либо У5 (влажное помещение), либо УХЛ4 (отапливаемое).

Частые ошибки при выборе исполнения У

• Ставят У там, где нужен УХЛ. Оборудование с У1 отправляют в регион с морозами ниже −45 °C — зимой техника выходит из строя; для севера нужен УХЛ1 или ХЛ1.
• Пишут «У4». Такого исполнения не изготавливают: для отапливаемого помещения это УХЛ4.
• Путают категории У2 и У3. Навес и закрытое помещение — разные условия; ошибка всплывает при первом сыром сезоне.
• Указывают У без подтверждения. Маркировка в паспорте без протокола испытаний при сертификации и приёмке не принимается.

Цена ошибки считается просто. Испытать образец до запуска серии — это одна позиция в смете и несколько дней. Вернуть партию из региона, перебрать её и заново пройти сертификацию — это логистика, простой поставки, испорченные отношения с заказчиком и всё те же испытания, только теперь в авральном режиме. Разница между двумя сценариями обычно измеряется десятками раз.

У для оборудования и материалов

Исполнение У указывают для электродвигателей, приводов, трансформаторов, вентиляторов, запорной арматуры и металлоконструкций умеренного климата. Для У, в отличие от ХЛ и УХЛ, допустимы обычные конструкционные стали — гарантированная ударная вязкость при −60 °C здесь не требуется. Но если то же изделие переводят на УХЛ или ХЛ, марку стали и уплотнения меняют на хладостойкие. Соответствие материала исполнению подтверждают анализом состава стали и климатическими испытаниями.

Что входит в работу и сколько занимает

Мы закрываем задачу целиком — от подбора обозначения до готового документа:

• разбор условий эксплуатации и подбор исполнения с категорией размещения;
• разработка программы и методики испытаний под заявленный вид;

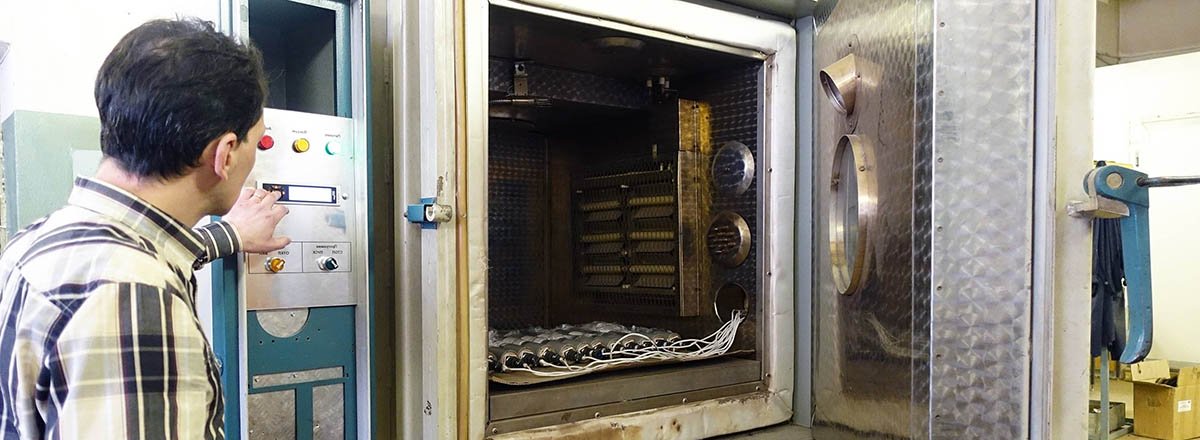

• испытания в климатических камерах собственной аккредитованной лаборатории;
• протокол испытаний, который принимают органы по сертификации и приёмочные комиссии;
• при необходимости — климатический сертификат по ГОСТ 15150-69;
• сопровождение дальше, если протокол нужен для декларации или сертификата на продукцию.

Сроки зависят от программы: базовая проверка по температуре укладывается в несколько рабочих дней, полный цикл с влажностью и дополнительными факторами занимает до двух недель. Точный срок называем вместе со сметой, до начала работ, и фиксируем в договоре. Своя лаборатория здесь и даёт главный выигрыш: когда очередь на камеру наша, срок можно подвинуть под ваш тендер, а не ждать окна у подрядчика.

Как подобрать и подтвердить исполнение У

Подбор начинают с климатического района: если минимальные температуры эксплуатации не ниже −45 °C, подходит У; ниже — нужен УХЛ или ХЛ. Затем выбирают категорию размещения и сверяют рабочие температуры по таблице. Заявленное исполнение подтверждают климатическими испытаниями: воздействием температуры и влажности в камере по программе под конкретный вид. По результатам оформляют протокол, а при необходимости — климатический сертификат по ГОСТ 15150-69.

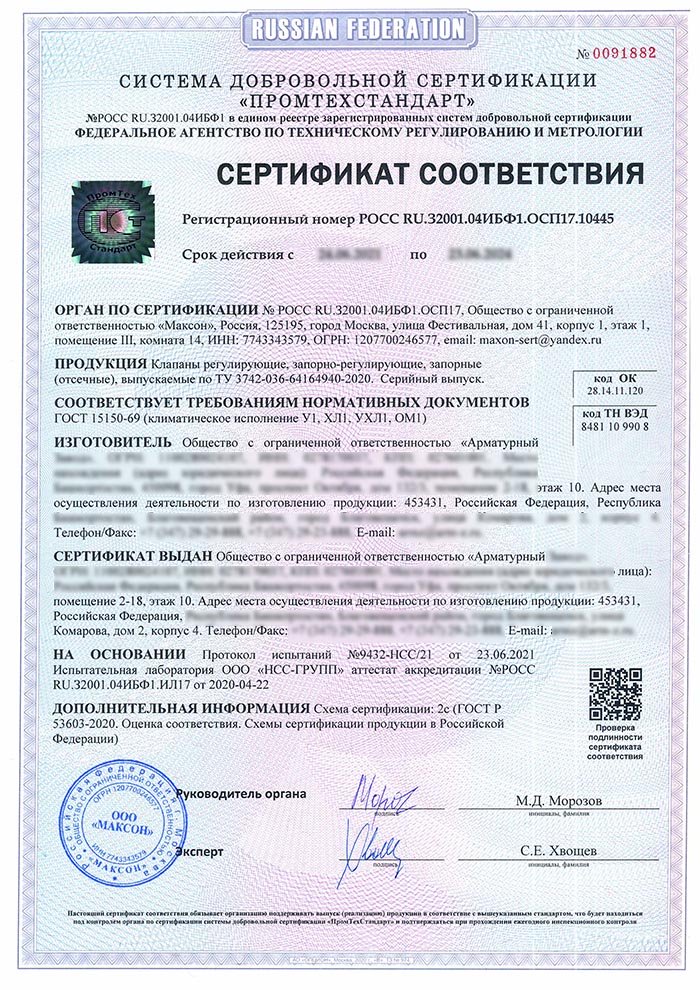

Климатический сертификат на оборудование в исполнении У — умеренный климат по ГОСТ 15150-69

Из нашей практики

Производитель металлочерепицы был уверен, что сертификат по ГОСТ Р 58153-2018 закрывает и климатику — оказалось, это разные документы с разными целями. С исполнением У та же история: ГОСТ на продукцию подтверждает её характеристики, а климатическое исполнение — условия эксплуатации, и одно другое не заменяет.

Другой клиент просил подтвердить долговечность фасадного покрытия, а по факту ему нужна была коррозионная стойкость. Показатели разные, испытания разные, документ в итоге пришлось переделывать. Поэтому мы всегда начинаем с вопроса, кто и зачем требует бумагу: от этого зависит, какое исполнение заявлять и какую программу испытаний писать.

FAQ

Что значит климатическое исполнение У1?

Умеренный климат и эксплуатация на открытом воздухе (категория размещения 1). Рабочий диапазон −45…+40 °C. Самый ходовой вид исполнения У для уличного оборудования в средней полосе.

Какая рабочая температура у У1?

−45…+40 °C в рабочем режиме; предельная (кратковременная) — до −50…+45 °C. Тот же диапазон у У2 и У3, поскольку они отличаются местом размещения, а не температурой.

Чем отличается У1 от У2?

Местом размещения: У1 — открытый воздух с прямым солнцем и осадками, У2 — под навесом или в помещении с доступом наружного воздуха, но без прямого солнца и осадков. Рабочие температуры одинаковые.

Чем отличается У2 от У3?

У2 — условия, близкие к наружным (навес, кузов), У3 — закрытое неотапливаемое помещение, где колебания температуры, влажности и воздействие пыли существенно меньше. Температурный диапазон у обоих общий.

Чем отличается У1 от УХЛ1?

Нижним пределом температуры: У1 — до −45 °C (умеренный климат), УХЛ1 — до −60 °C (умеренный и холодный). Для регионов с суровыми зимами выбирают УХЛ1.

Бывает ли исполнение У4?

Отдельно не изготавливают: для отапливаемых помещений климат района значения не имеет, поэтому У4 заменяет УХЛ4 по ГОСТ 15150-69. Корректное обозначение для отапливаемого помещения — УХЛ4.

Что означает запись У2.5 или У2–У5?

Это диапазон категорий размещения со второй по пятую, а не подкатегория. При сертификации такую запись просят расшифровать, а испытания проводят по самой жёсткой категории диапазона — как правило, по У5.

Бывает ли исполнение У6?

Нет. В ГОСТ 15150-69 всего пять категорий размещения, шестой не предусмотрено. Обозначение «У6» в документации некорректно: условия эксплуатации нужно пересмотреть и выбрать категорию из существующих.

Что означает точка в обозначении, например У3.1?

Подкатегорию — уточнение условий внутри категории размещения. У3.1 означает нерегулярно отапливаемое помещение: климатический район тот же, но нижний предел рабочей температуры поднимается с −45 до −10 °C.

Что значит исполнение У5?

Умеренный климат и размещение в помещении с повышенной влажностью, где возможен конденсат: подвалы, насосные, влажные цеха. Рабочий диапазон −5…+35 °C, а определяющий фактор — не температура, а влага и связанная с ней коррозия.

Чем исполнение У отличается от Т?

У рассчитано на умеренный климат (−45…+40 °C), Т — на тропический (−10…+50 °C) с обязательной проверкой на влажное тепло и грибостойкость. Тропическое исполнение не работает на морозе, умеренное — во влажных тропиках; при поставках и туда, и туда заявляют общеклиматическое О.

Как подтвердить исполнение У?

Климатическими испытаниями в аккредитованной лаборатории под заявленный вид с выдачей протокола, а при необходимости — климатического сертификата по ГОСТ 15150-69.
