Сертификат на сейсмостойкость оборудования до 9 баллов MSK-64 — стенд и расчёт

Сертификат сейсмостойкости просят у поставщика, когда оборудование едет на объект в сейсмоопасном районе: Камчатка и Сахалин, Прибайкалье, Северный Кавказ, Алтай, Приморье. Проектировщик закладывает в спецификацию расчётную сейсмичность площадки в баллах, заказчик переносит её в тендерную документацию. Если у насоса, шкафа управления или трансформаторной подстанции нет документа на нужный балл, заявку отклоняют, даже когда цена и сроки у вас лучше всех.

Сертификат РБ оформляет сертификат сейсмостойкости на оборудование и изделия под ключ. Подтверждаем 7, 8 или 9 баллов по шкале MSK-64 расчётом или испытаниями на вибростенде в собственной аккредитованной лаборатории. Протокол делаем сами, без передачи сторонним испытателям, поэтому сразу говорим, каким методом закрыть ваш балл и сколько это стоит.

Что подтверждает сертификат сейсмостойкости

В документе указаны изделие, изготовитель, стандарт и главное — уровень сейсмического воздействия, который оборудование выдерживает: интенсивность в баллах MSK-64 и высота установки над нулевой отметкой здания. Высота влияет на результат: на верхних этажах колебания сильнее, чем в подвале, и ГОСТ 30546.1-98 учитывает это отдельно.

Подтверждают одно из двух свойств, а для ответственного оборудования оба сразу:

• Сейсмопрочность. Корпус, рама, крепления и узлы не разрушаются и не срываются с фундамента.
• Сейсмостойкость в полном смысле. Изделие продолжает работать во время толчков и после них: шкаф не отключает нагрузку, клапан не теряет герметичность, реле не даёт ложных срабатываний.

Выдаётся сертификат соответствия сейсмостойкости в системе добровольной сертификации. Закон его не требует, но проектная документация и договор поставки требуют, поэтому для производителя он по факту обязателен. Что означает каждый балл шкалы и почему дробных значений в ней нет, мы подробно разобрали в статье о шкале MSK-64 и сейсмостойкости зданий и оборудования.

На какое оборудование оформляют сертификат

Требование по сейсмике появляется везде, где отказ оборудования при землетрясении ведёт к аварии или отключению объекта. Чаще всего к нам приходят:

Если вашего изделия нет в таблице, это ничего не значит: сертифицировать можно любое изделие, для которого заказчик задал сейсмическое воздействие. Сертификат сейсмостойкости на 9 баллов обычно нужен атомной энергетике и объектам на Камчатке и Курилах. Для большинства поставок в Сибирь и на Дальний Восток хватает 7–8 баллов. Балл берите из проекта конкретного объекта, а не «с запасом»: 9 баллов вместо нужных 7 сильно дороже по испытаниям и может потребовать усиления конструкции, которое заказчику не нужно.

Расчёт или испытания: какой метод подходит вашему изделию

ГОСТ 30546.3-98 допускает три способа подтверждения: расчёт, испытания и их сочетание. Выбор зависит не от бюджета, а от того, что нужно доказать.

Здесь чаще всего и ошибаются. Расчёт сейсмостойкости оборудования обходится дешевле и делается быстрее, но работоспособность электрической части он не подтверждает: реле, контакторы и клеммники по формулам не проверить. Если в ТЗ написано «сохранять функционирование», для шкафа управления нужен стенд, а сертификат на одном расчёте вернут на доработку при приёмке.

Для расчёта нужны чертежи, спецификация, масса и координаты центров масс основных узлов, способ крепления к фундаменту. Модель конструкции строим в конечно-элементном пакете, находим собственные частоты и проверяем напряжения при сейсмическом воздействии для заданной высоты установки.

Если выбран стенд, изделие крепят так же, как оно будет стоять на объекте, ищут резонансные частоты и дают воздействие по трём осям под нужный балл и высоту установки, а работу электрической части контролируют прямо во время толчков. Протокол делает наша лаборатория, поэтому заказчик получает протокол и сертификат из одних рук. Как устроены режимы, что готовить к испытаниям и что попадёт в протокол, подробно описано на странице испытаний на сейсмостойкость.

Нормативная база

В ТЗ балл почти всегда задан по шкале MSK-64, на ней построены действующие ГОСТ 30546 и строительные нормы. Если в требованиях указана другая шкала, пересчитываем до начала работ, чтобы сертификат совпал с формулировкой заказчика.

Какие документы нужны

• Реквизиты заявителя и изготовителя.
• Технические условия или стандарт, по которому выпускается изделие.
• Паспорт или руководство по эксплуатации с габаритами, массой и способом крепления.
• Чертежи общего вида и спецификация — для расчёта обязательно, для испытаний желательно.
• Требование по сейсмике из ТЗ или проекта: балл, высота установки, нужна ли работоспособность во время воздействия.
• Для испытаний — образец изделия или согласованный представитель типоразмерного ряда.

Если части документов нет, это не повод откладывать заявку. Недостающие данные по конструкции соберём сами по образцу, а если у изделия ещё нет технических условий, разработаем ТУ вместе с сертификатом. Сейсмостойкость потом стоит вписать в ТУ и паспорт отдельным пунктом: проектировщики ищут её именно там, и лишних вопросов на приёмке не возникает.

Как проходит оформление

1. Разбор требований. Читаем ТЗ, уточняем балл, высоту установки и нужна ли работоспособность. На этом шаге находим ошибки в формулировках, пока они ничего не стоят.
2. Выбор метода и смета. Расчёт, стенд или сочетание. Цену и срок фиксируем в договоре.
3. Расчёт или испытания. Строим модель либо ставим образец на вибростенд в нашей лаборатории.
4. Протокол. Оформляем результаты с режимами воздействия и итогом по каждой проверке.
5. Сертификат. Выдаём сертификат сейсмостойкости с указанием балла MSK-64 и высоты установки, а также электронную копию для тендерной площадки.

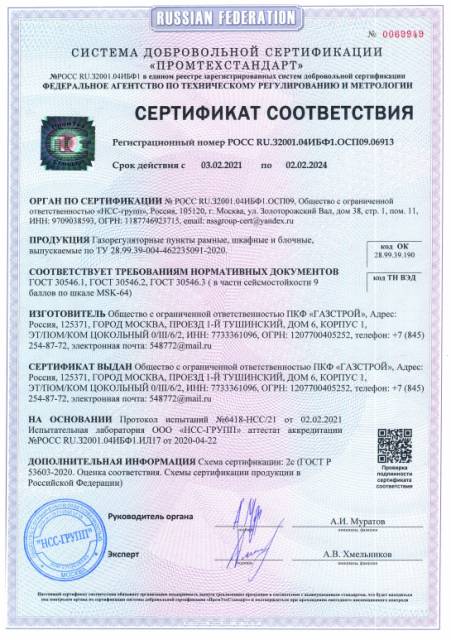

Образец сертификата сейсмостойкости

Сертификат соответствия на сейсмостойкость оборудования по ГОСТ 30546.1-98 с указанием балла по шкале MSK-64

Из нашей практики

Требования по сейсмике в заявках регулярно приходят с ошибками. Один заказчик попросил подтвердить 8,5 балла. В шкале MSK-64 только целые значения, поэтому документ на полтора балла не выдаст никто. Остановились на 8 баллах — ближайшем реальном уровне, который закрывал требование проекта. Подробности и разбор шкалы — в статье о сейсмостойкости по MSK-64.

Другой клиент хотел сертификат на 12 баллов. Это уровень, при котором, как сказала наш специалист, «земля лопается, а моря выплёскиваются», и оборудование под него не проектирует никто. Объяснили, провели испытания и моделирование и подтвердили 8 баллов — история целиком в блоге.

А в заявке на испытания НКУ стояла шкала MSK-54. Мы честно искали, нет ли такой региональной шкалы, и в итоге выяснили у заказчика, что это опечатка. Сертификат выдали по MSK-64 — как это было. Поэтому первым этапом работы мы разбираем требования, а не выставляем счёт.

FAQ

Сертификат сейсмостойкости обязателен?

По закону нет, это добровольная сертификация. Но проекты для сейсмоопасных районов и тендеры нефтегазовых, энергетических и атомных компаний его требуют, и без документа поставщика к конкурсу не допускают.

Можно обойтись расчётом, если в изделии есть электроника?

Только если заказчику нужна одна прочность корпуса. Когда в ТЗ требуется сохранять функционирование при землетрясении, работу электрической части подтверждают испытаниями на вибростенде: расчёт её не проверяет.

Какой максимальный балл можно подтвердить?

На практике 9 баллов по MSK-64 с учётом высоты установки. Выше нормы не предусматривают воздействий для промышленного оборудования. Сертификат сейсмостойкости на 9 баллов оформляется по результатам испытаний.

Нужно ли испытывать каждую модель из линейки?

Не всегда. Если модели конструктивно одинаковы, испытывают наиболее нагруженного представителя, а на остальные результат распространяют расчётом. Какой образец подходит, решаем по чертежам до начала работ.

Сколько стоит сертификат сейсмостойкости?

Цена зависит от метода, габаритов и массы изделия, количества моделей и того, нужна ли проверка работоспособности. Смету считаем бесплатно по паспорту изделия и фиксируем в договоре до начала работ.
