Класс энергоэффективности оборудования — подтверждение для двигателей, насосов, компрессоров и вентиляторов

У промышленного оборудования класс энергоэффективности — не строчка для покупателя, а условие поставки. В закупках требуют «класс не ниже А», в проекте закладывают двигатель IE3, а заказчик перед приёмкой просит подтвердить, что заявленный КПД действительно такой. Слово поставщика здесь не работает: нужны измерения и документ.

Мы проводим испытания в собственной аккредитованной лаборатории и оформляем энергетический сертификат, в котором класс энергетической эффективности стоит отдельной строкой. Ниже — как классы устроены у разных типов оборудования, откуда взялось требование «не ниже А» и что понадобится для подтверждения.

Класс энергоэффективности электродвигателей: IE1, IE2, IE3, IE4

Класс энергоэффективности электродвигателей обозначается кодом IE (International Efficiency) — это собственная система для двигателей переменного тока. Классы установлены ГОСТ IEC 60034-30-1-2016 «Машины электрические вращающиеся. Часть 30-1. Классы КПД двигателей переменного тока, работающих от сети». Стандарт распространяется на односкоростные машины номинальной мощностью от 0,12 до 1000 кВт и задаёт нормативные значения КПД для частоты 50 и 60 Гц.

Разница между соседними классами в процентах КПД выглядит скромно, но считать надо не проценты, а киловатт-часы за срок службы. Двигатель на 75 кВт, работающий в три смены, за год потребляет энергии на сумму, кратно превышающую собственную стоимость, — поэтому переход с IE2 на IE3 окупается на длинной дистанции, и именно это обоснование просят приложить к проекту.

Отдельно стоит помнить про двигатели, работающие с преобразователем частоты: для них применяется отдельная часть стандарта, и класс, измеренный при питании от сети, не переносится автоматически на работу в составе регулируемого привода.

Насосы, вентиляторы, компрессоры: чем измеряется энергоэффективность

Единой буквенной шкалы для всего промышленного оборудования не существует — у каждого типа свой показатель, и это первое, что путают в заявках. Как устроены классы энергоэффективности в целом и чем отличаются шкалы для техники, зданий и двигателей, разобрали отдельно.

• Насосы. Класс энергоэффективности насосов оценивают по КПД в рабочей точке и индексу минимальной эффективности; в закупочной документации требование чаще формулируют через КПД агрегата и потребляемую мощность при заданных напоре и подаче.
• Вентиляторы. Ключевой показатель — КПД вентилятора и удельная потребляемая мощность при нормируемом расходе воздуха. Класс энергоэффективности вентиляторов в проектах систем вентиляции указывают вместе с рабочей характеристикой.
• Компрессоры. Считают удельную потребляемую мощность — сколько киловатт уходит на кубометр сжатого воздуха при рабочем давлении. Классы энергоэффективности компрессоров сравнивают только при одинаковых условиях испытаний, иначе цифры несопоставимы.
• Трансформаторы. Класс энергоэффективности трансформатора определяется потерями холостого хода и потерями короткого замыкания — именно они дают постоянный расход в течение всего срока эксплуатации.
• Холодильная техника и кондиционирование. Здесь работают коэффициенты: EER — эффективность в режиме охлаждения, COP — в режиме нагрева, а сезонные показатели учитывают работу в течение всего периода, а не в одной точке. Класс сезонной энергоэффективности выше номинального ценится именно поэтому.
• Приводы, лифты, насосные станции. Класс энергоэффективности лифтов и приводов оценивают по энергопотреблению системы целиком: отдельный двигатель класса IE3 в связке с неэффективной гидравликой общий результат не спасает.

Что из этого следует практически: классы энергоэффективности оборудования нельзя сравнивать между типами — у насосов, компрессоров и двигателей разные показатели и разные методики. Определение класса энергоэффективности всегда начинается с вопроса, какой показатель у вас спрашивают: мы разбираем это на этапе заявки, по типу оборудования и формулировке требования из тендера или проекта.

«Класс энергоэффективности не ниже А»: откуда требование в закупках

Формулировка «класс энергоэффективности не ниже А» приводит на эту страницу чаще всего. Её источник — правила установления требований энергетической эффективности товаров, работ и услуг при закупках для государственных и муниципальных нужд, утверждённые постановлением Правительства Российской Федерации № 1221. Конкретные требования по видам товаров установлены приказом Минэкономразвития России № 131 от 22 марта 2021 года.

Логика такая: если для товара утверждены классы энергетической эффективности, то поставляемая по контракту продукция должна иметь класс не ниже установленного — на практике заказчики пишут «не ниже класса А». Поставщик, который не может подтвердить класс документом, отсекается на этапе рассмотрения заявок, даже если оборудование фактически экономичное.

Здесь и возникает наша работа: провести испытания, зафиксировать показатель протоколом и оформить сертификат, где класс указан явно. Документ прикладывается к заявке и снимает вопрос — в отличие от каталожного листа производителя, который заказчик вправе не принять.

Как подтвердить класс энергоэффективности

1. Заявка и идентификация. Присылаете тип оборудования, модель, паспортные характеристики и документ, по которому выпускается изделие: ГОСТ, технические условия или стандарт организации. Определяем показатель и методику.
2. Образцы. Передаёте изделие на испытания. Для крупногабаритного оборудования согласуем схему — испытания на площадке изготовителя тоже возможны.
3. Измерения. Лаборатория измеряет КПД, потребляемую мощность и сопутствующие параметры по методике, применимой к вашему типу оборудования, и оформляет протокол испытаний.
4. Расчёт класса энергоэффективности. Результат измерений сопоставляется с нормативными значениями — для двигателей это таблицы КПД по классам IE, для остальных типов свои показатели. Класс энергоэффективности прибора определяется по факту, а не по каталогу производителя.
5. Сертификат. Оформляем документ с указанием класса, регистрируем и передаём вам. Срок действия — три года.

Если у вас уже есть протоколы испытаний по нужной методике — они принимаются, тогда остаётся только оценка и оформление. Заявителем выступает изготовитель, импортёр или продавец оборудования.

Что даёт подтверждённый класс

• Допуск к закупкам, где требование по классу энергоэффективности стоит в техническом задании.
• Аргумент в проекте. Проектировщик закладывает оборудование с подтверждёнными характеристиками охотнее, чем с обещанными в рекламном буклете.
• Защита от претензий. Если заказчик замерит потребление и оно разойдётся с заявленным, протокол испытаний — единственное, чем можно оперировать.
• Подготовка к 2028 году. С 1 сентября 2028 года вступает в силу технический регламент ЕАЭС о требованиях к энергетической эффективности энергопотребляющих устройств, и подтверждение соответствия станет обязательным. Испытания, проведённые заранее, дадут готовые протоколы и понимание реального класса вашей продукции.

Образец документа

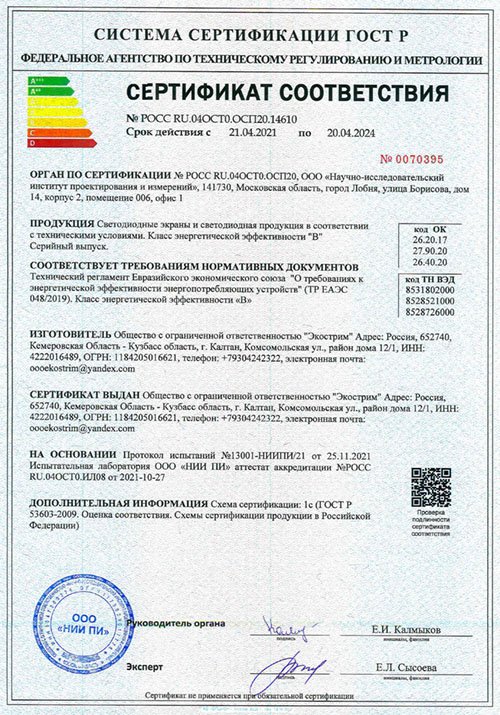

Класс энергетической эффективности указывается в сертификате отдельной строкой

В документе видно то, что проверяет заказчик: наименование и идентификация продукции, класс энергетической эффективности, нормативный документ, номер протокола испытаний с указанием лаборатории и её аттестата аккредитации, схема сертификации и срок действия.

FAQ

Чем IE2 отличается от IE3?

Нормативным значением КПД при той же мощности и частоте вращения: IE2 — высокий КПД, IE3 — премиум. Конкретные значения приведены в таблицах ГОСТ IEC 60034-30-1-2016 и зависят от мощности двигателя, числа полюсов и частоты сети. Разница в процентах небольшая, в киловатт-часах за срок службы — существенная.

Обязателен ли класс IE3 в России?

Общего запрета на выпуск двигателей класса ниже IE3 нет. Требование появляется в двух местах: в закупочной документации, где заказчик прямо указывает нужный класс, и в проектных решениях, где класс двигателя заложен проектировщиком. В обоих случаях его нужно подтверждать документом.

Как определить класс энергоэффективности двигателя?

Измерением КПД по методике стандарта с последующим сравнением с нормативными значениями для соответствующей мощности и числа полюсов. По шильдику класс можно только прочитать — если производитель его указал; подтвердить заявленное значение способны лишь испытания.

Что означает класс энергоэффективности EER и COP?

EER и COP — не буквенный класс энергоэффективности, а коэффициенты энергетической эффективности холодильной техники: EER показывает отношение холодопроизводительности к потребляемой мощности в режиме охлаждения, COP — то же для режима нагрева. Сезонные показатели учитывают работу оборудования в течение всего сезона, а не в одной расчётной точке, и потому ближе к реальному потреблению.

Нужен ли документ на импортное оборудование?

Если класс требуется по условиям закупки или контракта — да, и оформляется он так же: с идентификацией продукции и испытаниями образца. Зарубежная маркировка класса сама по себе для российского заказчика доказательством не является.

Подтверждает ли этот документ безопасность оборудования?

Нет. Класс энергоэффективности — про потребление, а безопасность подтверждается отдельно: для низковольтного оборудования это ТР ТС 004, для электромагнитной совместимости — ТР ТС 020. Эти документы обязательные, и оформляются они отдельно, при необходимости одним пакетом.

А если нужен класс для здания, а не для оборудования?

Тогда это энергетический паспорт здания с расчётом класса энергетической эффективности объекта, а для организации в целом — энергетический паспорт по результатам обследования. Оборудование и объекты оценивают по разным правилам.
